Fraunhofer-Institut für Werkzeugmaschinen und Umformtechnik IWUWas ist die Herausforderung?
Im Karosseriebau müssen die Maße von Einzelteilen und Baugruppen auf Zehntelmillimeter exakt gearbeitet sein, damit sie den heute geforderten Qualitätsstandards entsprechen. Um dies zu garantieren, werden die Komponenten immer wieder vermessen. Unabhängig vom Messverfahren müssen sie dafür in eine Vorrichtung gespannt werden, die sie definiert in Position hält.
Nach aktuellem Stand der Technik wird für jedes zu messende Objekt eine spezifische Vorrichtung entwickelt und beschafft. Aufgrund der Teilevielfalt bei modernen Karosserien stellt dies einen großen Kostentreiber in der Qualitätssicherung dar. Zwar gibt es am Markt Lösungen, die flexible Aufnahme- und Spannkonzepte auf Baukastenbasis anbieten. Ihr Auf- und Abbau ist jedoch so zeitaufwendig, dass große Teile dieser Spannkonzepte nach einmaliger Montage als Einheit eingelagert werden.
Welche Lösung haben wir für Sie?

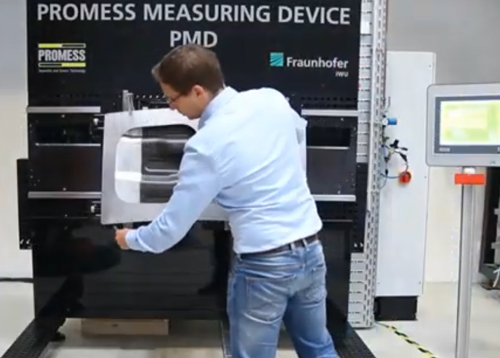

Mit dem PROMESS Measuring Device (PMD) haben wir gemeinsam mit einem Industriepartner eine Messvorrichtung entwickelt, die sich flexibel für den Großteil aller Prüfaufgaben im Karosseriebau eignet.
Die Vorrichtung ist in der Lage, sich selbstständig in weniger als 2 Minuten für eine neue Messaufgabe umzurüsten. Aufgrund der kompakten Bauweise ist es möglich, Elemente zur Lagefixierung (Spanner und Stifte) sehr nahe zusammenzufahren, um auch kompakte, kleine Bauteile aufzunehmen.
Die hohe Flexibilität der Vorrichtung ermöglicht es dem Anwender zukünftig, mit nur einer Vorrichtung sein gesamtes Produktspektrum inklusive aller Einzelteile und Unterbaugruppen in einer Vorrichtung zu vermessen. Unterstützt wird dies durch die einfache Bedienung und den automatischen Import der notwendigen Achsenpostionen aus dem CAD-Programm. Die Flexibilität des PMD setzt sich bei der direkten Anbindung der Messobjekte fort. Dank einer standardisierten Wechselkupplung kann der Nutzer selbst entscheiden, ob er konventionelle Spanntechnik nutzt oder die von uns entwickelten flexiblen Spannelemente.
Was steht jetzt konkret zur Verfügung?
Mit dem PROMESS Measuring Device steht Ihnen eine flexible Messvorrichtung für den Karosseriebau zur Verfügung, die die Arbeitsweise der Qualitätssicherung zukünftig insofern ändern wird, dass keine längerfristige Planung für die Aufnahmevorrichtungen mehr notwendig ist. Mit Einführung der PMD steht zu jedem Zeitpunkt ein Betriebsmittel bereit, das schnell und bedarfsgerecht für das entsprechende Bauteil und Prüfkriterium gerüstet werden kann. Einzelteile, Baugruppen und Produkte können häufiger gemessen, die eigenen Prozesse damit besser verstanden und Fehlertrends deutlich führzeitiger erkannt werden, ehe kritische Zustände den Produktionsprozess stoppen.
Welche Partner waren an der Entwicklung beteiligt?
- PROMESS Montage und Prüfsysteme GmbH
