Mehr Transparenz mit intelligenten Werkzeugspannern

Motivation

Agilität und Effizienz in Produktionsmitteln sind Voraussetzungen für erfolgreich produzierende Unternehmen der Umformtechnik. Die detaillierte Prozess- und Anlagenkenntnis in allen Betriebszuständen ist dabei ein entscheidender Faktor. Neben dem Ansatz, Maschinen auf Systemebene mit Einzelsensoren auszurüsten, spielen Nachrüstlösungen auf Komponentenebene eine immer größere Rolle, beispielsweise bei Retrofits. In der Wirkkette von der Maschinenkomponente bis zur Technologie kann die Spanntechnik an der Werkzeugschnittstelle von Umformmaschinen als ideale Informationsquelle betrachtet werden – prozessnah und maschinenintegral.

Lösung und Umsetzung

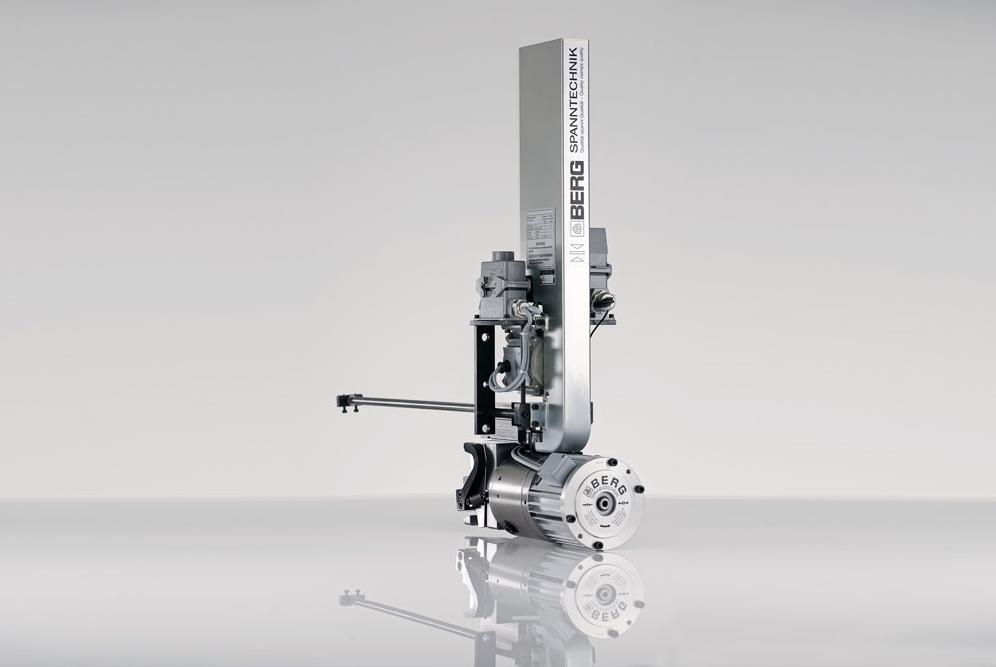

Gemeinsam mit dem Fraunhofer IWU hat die Firma BERG & Co. GmbH Spanntechnik ein neuartiges, intelligentes Werkzeugspannsystem entwickelt, das sich ideal als Nachrüstlösung an Pressen und Pressenlinien integrieren lässt. Dabei werden die mechanischen Basisfunktionalitäten der zugrundeliegenden automatischen Werkzeugspanner durch die digitalen Funktionen »Zustands-«, »Spannprozess-« und »Umformprozessüberwachung« erweitert. Spannfehler und Verschleißerscheinungen werden somit frühzeitig erkannt und entsprechende Maßnahmen planbar in die Abläufe integriert.

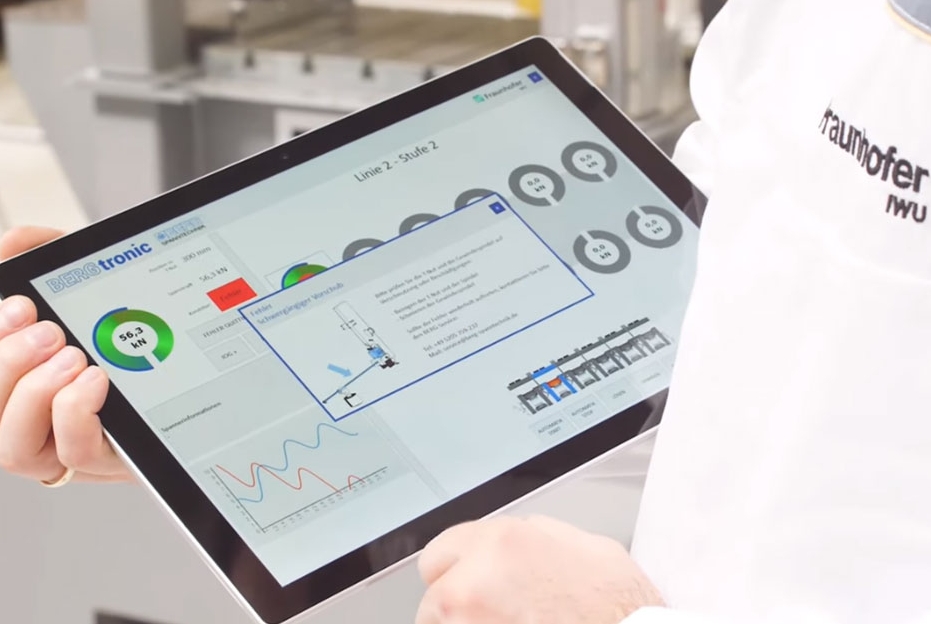

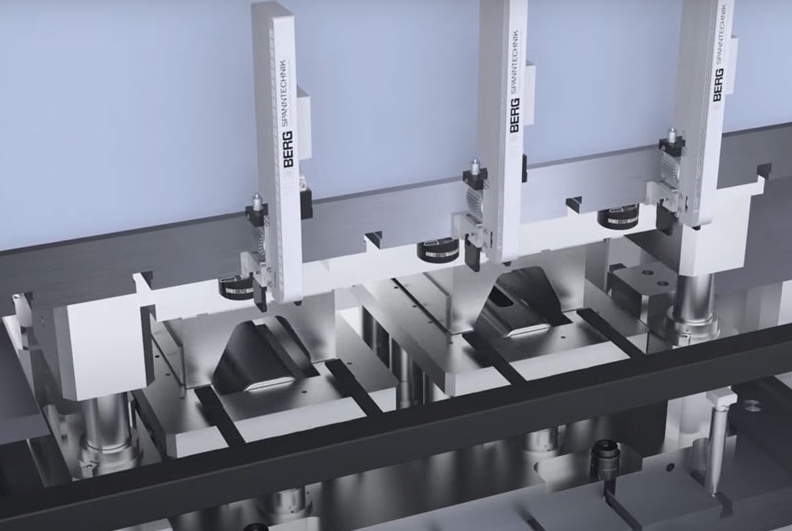

Durch die gemeinsame Auswertung ausgewählter Sensordaten des Werkzeugspanners und die Zusammenführung der resultierenden Informationen können auch technologisch relevante Informationen – etwa Änderungen im Presskraftverlauf – produktionsparallel erfasst werden. Dabei wird die dezentrale Anordnung der Werkzeugspanner und deren Anzahl genutzt, um mittels modellbasierter Auswertealgorithmen und virtueller Sensoren eine besonders hohe Informationsdichte zu erreichen.
