Forschungsprojekt »TAVieDA«

Neues Material- und Produktionskonzept reduziert Fertigungszeiten von Flugzeugtüren drastisch

Die Herstellung von Türen für Passagierflugzeuge ist überwiegend Handarbeit. Besonders zeitaufwendig ist die Montage der Türstrukturen mit ihren Schraub- und Nietverbindungen. Viele Zwischenschritte sind erforderlich, um den direkten Kontakt unterschiedlicher Materialien zu vermeiden, der zu Korrosion führt. Werden statt Aluminium, Titan und Duroplasten hauptsächlich thermoplastische Kohlefaserverbundmaterialien (CFK) eingesetzt, die ohne Trennlagen automatisiert miteinander verschweißt werden können, geht es wesentlich schneller – die Fertigungszeit für die Türstruktur sinkt von 110 auf nur noch 4 Stunden. Dies zeigt ein Forschungsprojekt von Fraunhofer IWU, Fraunhofer LBF, Trelleborg und Airbus Helicopters.

© Fraunhofer IWU

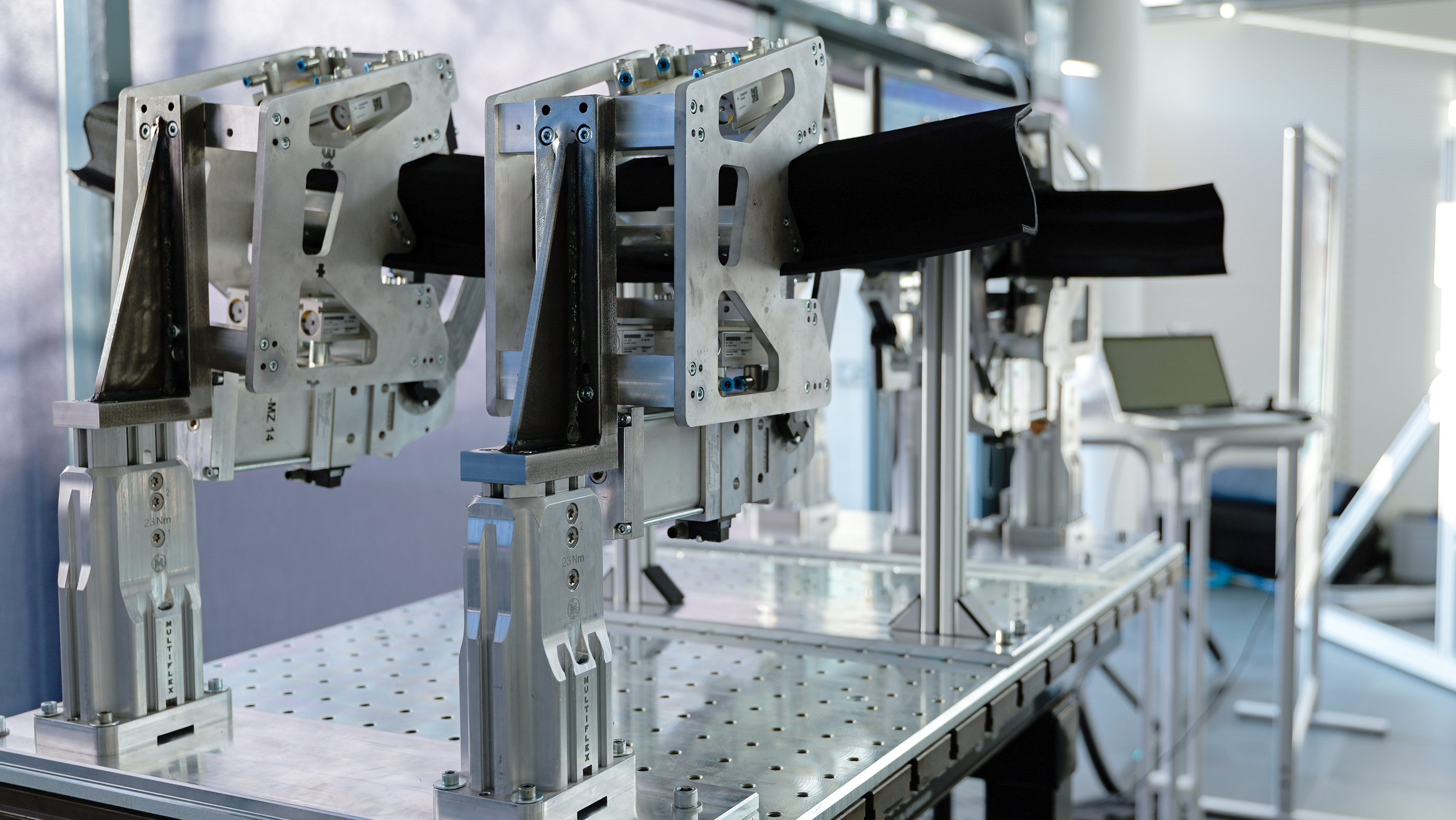

Am Fraunhofer IWU entwickeltes Spannelement für das automatisierte Spannen und Fügen von thermoplastischen Kohlefaserverbundmaterialien bei Flugzeugtüren (z.B. Querträger).
© Fraunhofer IWU
Das TAVieDA-Projektteam: Christian Wolf, Projektleiter bei Airbus, präsentiert einen Randträger aus Thermoplast-Verbundmaterial. 4. von rechts: Dirk Herborg (DLR Projektträger); im grauen Sakko: Dr. Rayk Fritzsche. 5. von links: Maxi Grobis.
© Fraunhofer IWU

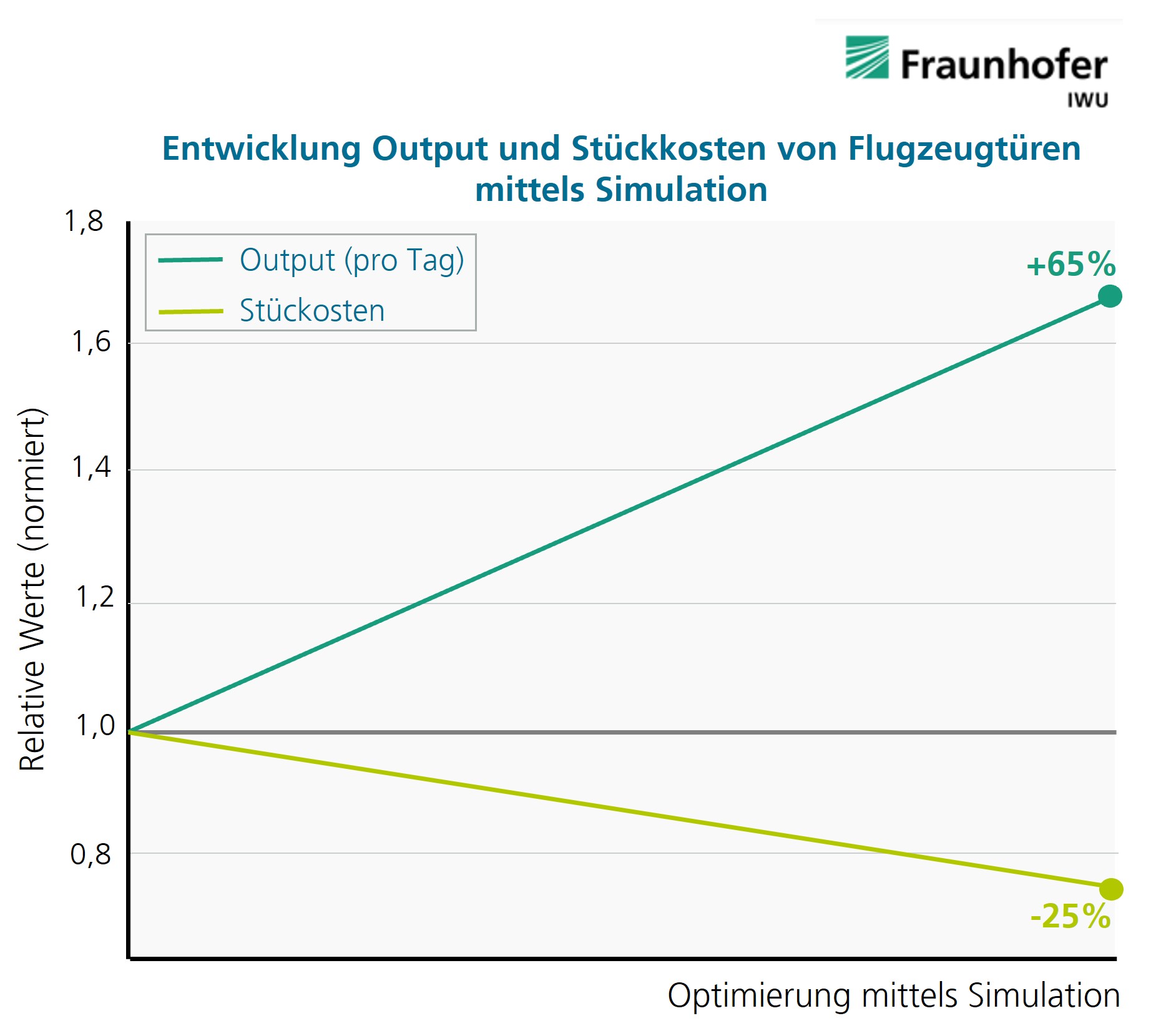

Im Rahmen eines neuen Ansatzes wurde die Kostenrechnung direkt in die Simulationsumgebung integriert, was die simultane Berechnung der Stückkosten parallel zu den Simulationsergebnissen ermöglicht.

Ein Schlüssel zu kürzeren Montagezeiten liegt außerdem in der modularen Bauweise für unterschiedliche Flugzeugtürvarianten. Das Projektteam machte sich dafür gezielt auf die Suche nach Bauteilen in verschiedenen Türmodellen, die vereinheitlicht werden können. Fündig wurde es beispielsweise beim Querträger. Die Forschenden entwarfen eine vollautomatische Montagelinie für die gängigsten Modelle und entwickelten Vorrichtungen sowie Spannelemente, die für die Fügetechnologien Widerstandsschweißen und Ultraschallschweißen geeignet sind.

Von der Manufaktur zum eng getakteten, industriellen Fertigungsprozess

Dr. Rayk Fritzsche, Projektleiter am Fraunhofer IWU: »Gemeinsam mit den Kollegen von Airbus haben wir uns alle Türstrukturen genau angesehen, um die Geometrien für ein automatisches Spannen und Fügen anzupassen. Im Ergebnis konnten wir die einzelnen Montageschritte neu organisieren und durchgehend automatisieren. Damit wird nur noch ein Bruchteil der bisherigen Durchlaufzeit benötigt.« Lediglich für den Einbau der Verriegelungsmechanik ist noch Handarbeit erforderlich.

Vorgesehen sind nun zwei weitgehend identische Montage- bzw. Fügelinien, damit bei Ausfall einer Linie Ersatzkapazität zur Verfügung steht (Redundanz). Je 10 Türen können als Ergebnis verschiedener Vereinheitlichungsmaßnahamen in ein Los (Batch) zusammengefasst werden, bevor am Schichtende die Linie vollautomatisch für die nächste Modellreihe umgerüstet wird. Bezogen auf die Kapazität von 4 000 Türen pro Jahr ergibt sich durch das neue Material- und Produktionskonzept ein erheblicher Skaleneffekt.

Lohnt sich die Investition in neue Produktionsanlagen auch ›unterm Strich‹?

Maxi Grobis aus dem IWU-Team Fabrikplanung, Simulation und Bewertung simulierte alle technischen und betriebswirtschaftlichen Aspekte der neuen Montagelinie – die sich meist wechselseitig bedingen. Zu den wichtigsten technischen Bewertungskriterien zählen die Komplexität von Produkt und Produktionsprozess, Automatisierungschancen und -risiken auch aus dem Blickwinkel von Flexibilität und Wandlungsfähigkeit oder die Gesamtanlagenverfügbarkeit in einer Kette verschiedener Einzelautomatisierungen.

Eine Automatisierung um der Automatisierung willen war keine Option. Grobis betont: »Damit eine Lösung aus einem Guss herauskommen konnte, haben wir den Gesamtprozess von Produktion und Montage der Tür betrachtet und in eine dynamische Kostenrechnung überführt. Was technisch funktioniert, soll schließlich auch hinsichtlich Anschaffungskosten, Maschinenstundensätzen, Instandhaltungsaufwänden, Energiekosten, Kapitalbindung und Abschreibung stimmig sein. Allein das Einsparpotenzial bei den Lohnkosten oder durch kürzere Durchlaufzeiten aufzuzeigen, wäre zu kurz gesprungen.« Das Ergebnis ist eindeutig.

Unter Berücksichtigung aller technischen, logistischen und betriebswirtschaftlichen Kriterien sollte die neu entwickelte Automatisierungslösung umgesetzt werden. Besonders stolz ist Grobis, dass sie mit ihrem integrierten Simulationsansatz auch die Planungszeiten um rund ein Viertel reduzieren konnte: Wer die Betriebswirtschaft von vornherein mitdenkt, spart sich bereits bei der Planung unnötige Änderungsschleifen.

Durchgehend automatisierte Montage-/ Fügeprozesse bzw. Logistik für die Türstruktur.

© Fraunhofer IWU

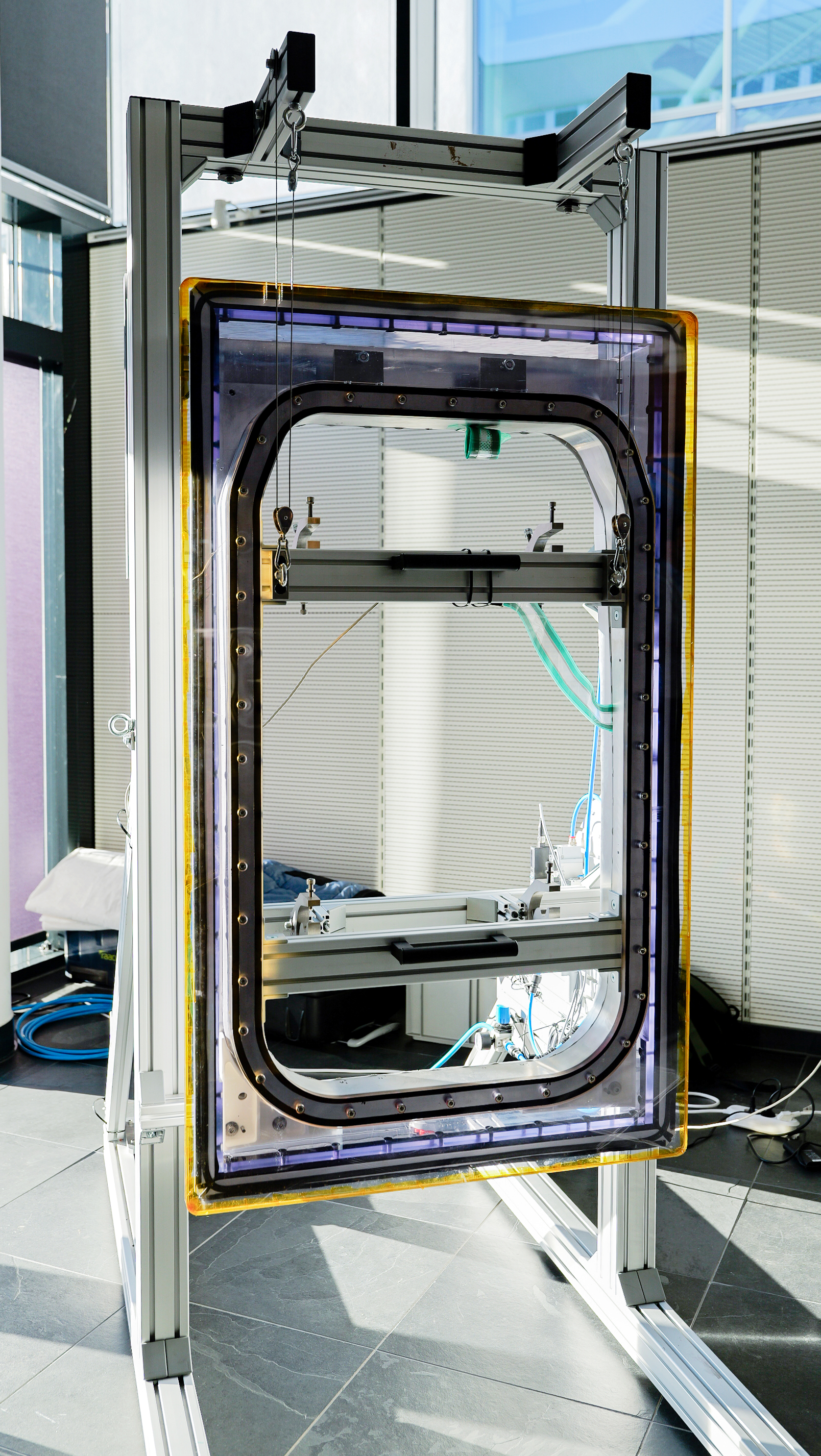

Das Fraunhofer LBF entwickelte und validierte im Projekt TAVieDa experimentell Messtechnik für sensorintegrierte Flugzeugtürdichtungen; die neue Dichtungsgeometrie wurde vom Projektpartner Trelleborg u.a. mit Hilfe von Finite-Elemente-Simulationen entwickelt. Dabei wird das Bauteil virtuell betrachtet – in einer endlichen Anzahl kleiner, einfacher geometrischer Elemente (finite Elemente).
Im Projekt »TAVieDA« (schnell-installierbares und robustes Flugzeugtürsystem unter Anwendung der Vielgestaltigkeit einer einstelltoleranten Dichtung und automatisierter Montage) arbeiteten die Institute Fraunhofer IWU und Fraunhofer LBF mit Airbus Helicopters und Trelleborg zusammen. Gefördert wurde das Projekt vom Bundesministerium für Wirtschaft und Klimaschutz im Rahmen des Luftfahrtforschungsprogramms (LuFo).
