Fraunhofer-Institut für Werkzeugmaschinen und Umformtechnik IWUWas ist die Herausforderung?
Leistungsfähige und kostengünstige Prozesse für die Fertigung qualitativ hochwertig verzahnter Bauteile, wie sie bspw. in Planetengetrieben für die Elektromobilität benötigt werden, erfordern innovative Technologieansätze. Eine Antwort darauf ist das Wälzschälen, ein Verzahnverfahren mit bestimmter Schneide, das die Produktivität des Wälzfräsens und die geometrische Flexibilität des Wälzstoßens vereinigt.
Als Anwender des Verfahrens stehen Sie vor der Herausforderung, dass bisher noch wenig Erfahrungswissen zur Auslegung von Wälzschälprozessen vorliegt, da das Verfahren erst seit Kurzem am Markt verfügbar und zudem durch seine verfahrenstypischen Mehrschnittstrategien hoch komplex ist. Entsprechend groß ist der Bedarf nach einem mathematischen Prozessmodell und einer Benutzersoftware zur Unterstützung des Auslegungsprozesses.
Welche Lösung haben wir für Sie?

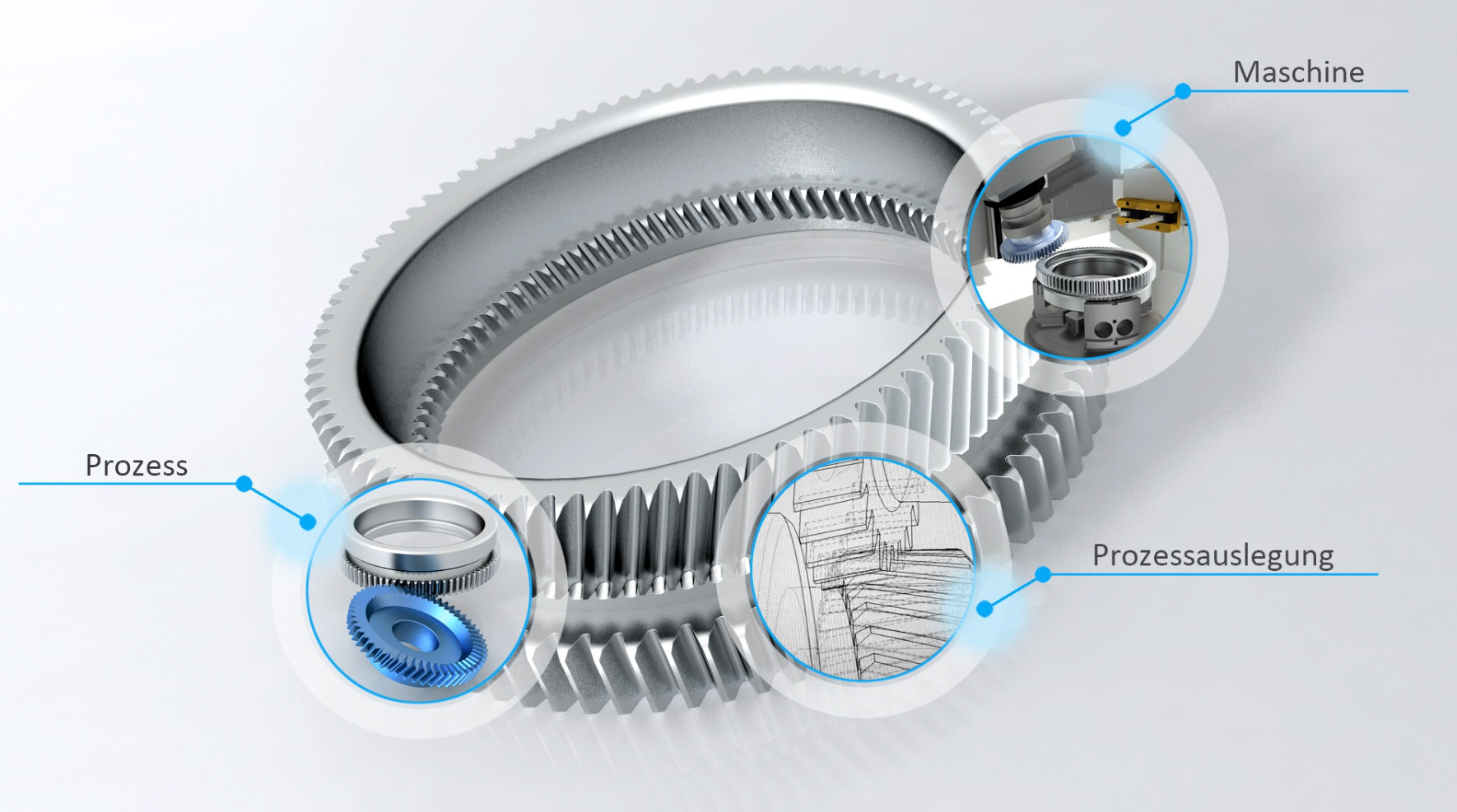

Die speziell entwickelte Software SkiveAll unterstützt Sie als Anwender bei der Auslegung von Wälzschälprozessen – von der Werkstückdefinition über die kinematische Auslegung bis hin zur Berechnung der Werkzeuggeometrie und der Funktionen zur Prozessanalyse. Die Software ist dabei modular aufgebaut, wobei der zentrale Baustein das Auslegungsmodul ist. Auf Basis der Werkstück- und Verzahnungsdaten generiert dieses einen Technologievorschlag, der anschließend in einer 3D-Umgebung auf Kollision geprüft wird. Das ist notwendig, da sich das Wälzschälen neben außenverzahnten Werkstücken mit Störkontur insbesondere auch für Innenverzahnungen eignet und Kollisionen, beispielsweise von Werkstück und Werkzeugschaft, ausgeschlossen werden müssen.
Als Ergebnis wird Ihnen eine Schnittfolge inklusive aller Schnittwerte, Maschineneinstellungen und weiterer Informationen für jeden einzelnen Schnitt generiert. In einer Übersicht können Sie Kosten, Zeiten und Werkzeugeinsatz für die einzelnen Technologievarianten vergleichen.
Was steht jetzt konkret zur Verfügung?
Ihnen steht mit SkiveAll erstmals eine Benutzersoftware zur Ermittlung eines optimierten und damit wirtschaftlichen Auslegungsprozesses für das Wälzschälen zur Verfügung. Wenn Sie an SkiveAll interessiert sind, kommen Sie gern auf uns zu.
