Ausstattung Verzahnungsakustik

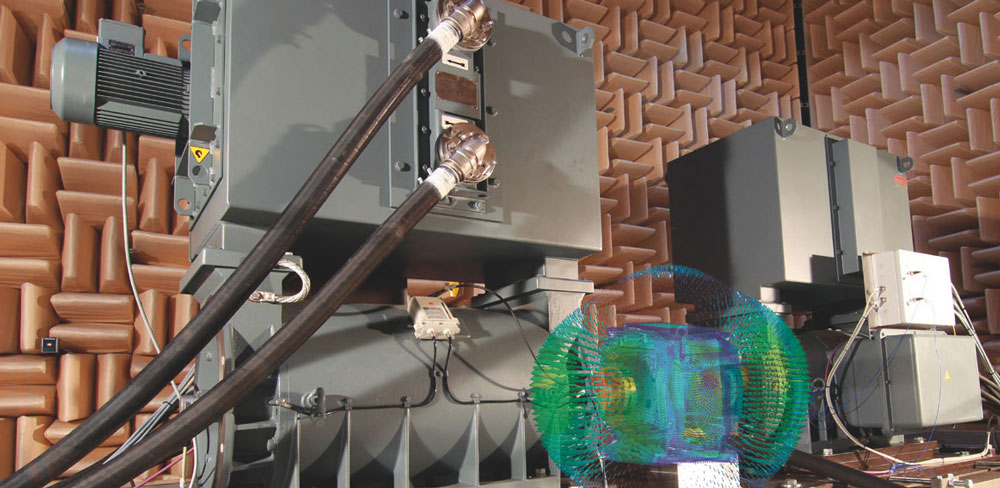

Getriebeprüfstand

Prüfmöglichkeiten

• Grundlagenuntersuchungen an schnelllaufenden Fahrzeug- und Industriegetrieben (Gerad- und Schrägverzahnung)
• Quasistatische Vermessung von Drehungleichförmigkeiten aus dem Zahneingriff
• Vortemperierung des Schmiermittels
• Wirkungsgraduntersuchung durch hochgenaue an- und abtriebsseitige Drehmomenterfassung (Verlustleistung)
• Beliebige Last- und Drehzahlprofile
• Analyse der Geräuschabstrahlung (Laser-Doppler-Vibrometrie, Array-Schallkartierung)
• Körperschallmessung
• Betriebsfestigkeitsuntersuchungen (Bauteil-Wöhlerlinien, Untersuchung von Schadensarten wie Fressen, Grauflecken, Grübchen, Verschleiß und Zahnbruch in Abhängigkeit von unterschiedlichen Systemparametern)

Technische Daten

• Maximaldrehzahl: 10 000 min^-1
• Maximaldrehmoment dauerhaft: 1100 Nm (bis 1650 min^-1)
• Maximalleistung: ca. 190 kW
• Flexibler Aufbau:
  • Aufbau 1: Achsvariables Prüfgehäuse zur Aufnahme verschiedenster Stirnradverzahnungen
  • Aufbau 2: Aufnahme eines externen Getriebes
  • Aufbau 3: Aufnahme eines kompletten E-Antriebsstrangs inklusive Fahrzeugmotor und Aufbringen des jeweiligen Radabtriebsmoments
• Fahrzeugenergiesystem für 3-E-Betrieb (Aufbau 3) mit Möglichkeit zur Batteriesimulation
• Optionaler Standort: reflexionsarmer Halbfreifeldraum
• Hochgenaue Drehwinkelmessung über 2x Heidenhain RON 285 (bis 3000 min^-1)
