Produkte für den Maschinenbau

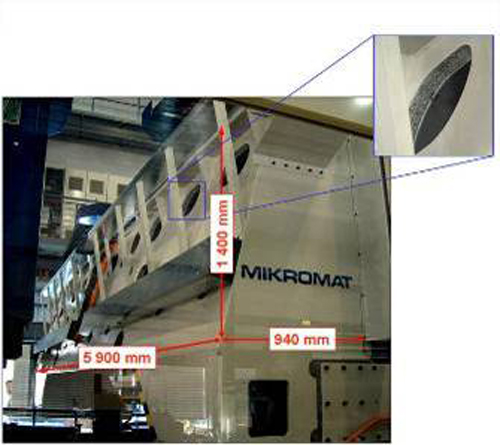

Querbalken einer Fräsmaschine für den Großwerkzeug- und Formenbau (Dynapod)

© Fraunhofer IWU
Querbalken einer Fräsmaschine für den Großwerkzeug- und Formenbau
  • Stahl-Aluminiumschaum-Stahl-Sandwiches
    • Stahl 3 mm, Schaum 29 mm
    • Maße: 1182 x 1179 x 35 mm³
  • Vergleich der Konstruktionsvarianten
    • Stahlbauweise: Masse 6,3 t, Durchbiegung durch Eigengewicht  34 µm
    • Sandwichbauweise: Masse 6,6 t, Durchbiegung durch Eigengewicht 14 µm

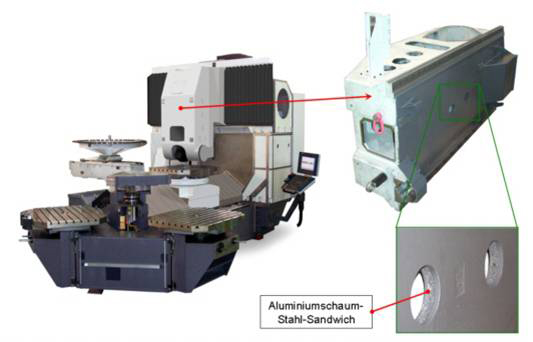

Z-Schlitten einer HSC-Fräsmaschine

© Fraunhofer IWU
Z-Schlitten einer HSC-Fräsmaschine
  • Reduzierung der Schlittenmassen um 28 %
  • Erhöhung der dynamischen Steifigkeit und der Dämpfung
  • erste Serienanwendung einer Werkzeugmaschinenbaugruppe in Stahl-Aluminiumschaum-Sandwich-Bauweise
