Intelligentes Presshärten

Prozess und Motivation

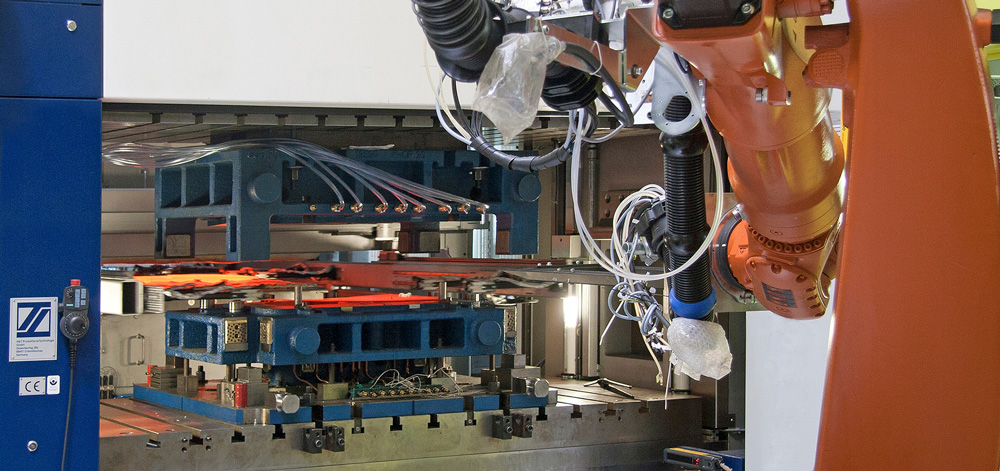

Das Presshärten ist eine Schlüsseltechnologie zur Fertigung crash-relevanter Bauteile in der Automobilindustrie. Dabei wird Blech in Industrieöfen erhitzt und anschließend mit robotergesteuerten Greifern in eine Presse gelegt. Dort erhält das Blech dann seine finale Form, kühlt gleichzeitig ab und härtet aus. So entstehen bspw. gewichtsoptimierte Strukturbauteile für B-Säulen im Automobilbau. Die Auslegung des Presshärteprozesses ist aufgrund vieler unterschiedlicher Prozessparameter und Abhängigkeiten eine Herausforderung. Starre Prozessparameter und große Sicherheiten verhindern eine optimale Wertschöpfung. Am Fraunhofer IWU wurde eine Machine-Learning-basierte Prozessregelung entwickelt, um dies zu verbessern.

Umsetzung

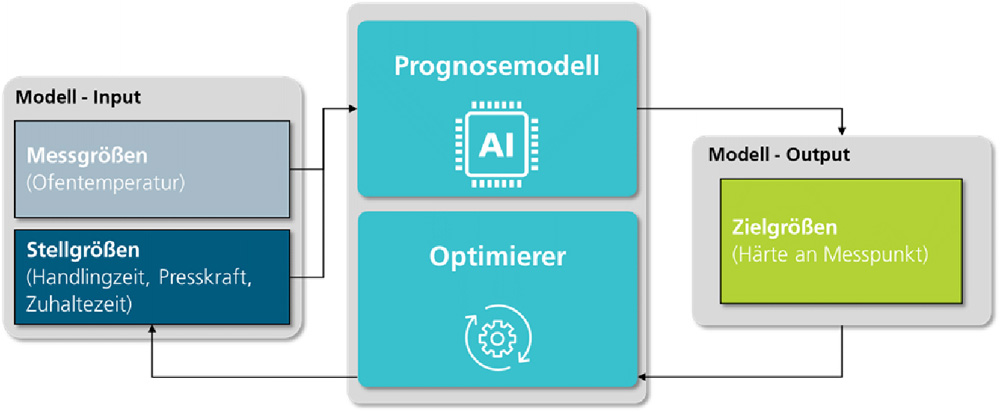

In den Presshärteprozess wurden Sensoren integriert, die Messungen aller wichtigen Parameter wie Blechdicke, Ofentemperatur, Roboterfahrzeit, Presskraft oder Zuhaltezeit in Echtzeit ermöglichen. Die Maschinen- und Messdaten werden über die SPS gesammelt und von einem Datenkollektor als Pakete an die MLPipeline sowie die Datenbank weitergeleitet. In sechzig Versuchen wurden die Prozessparameter variiert, um eine Datengrundlage für das Training des ML-Modells zu erhalten. Damit die Genauigkeit des Modells auch bei dieser geringen Datengrundlage gewährleistet werden kann, ist in die Modellierung zusätzlich Expertenwissen eingeflossen. Das Modell wurde trainiert, um die Härte des Bauteils an einem definierten Messpunkt zu prognostizieren. Basierend auf diesem Vorhersagemodell wurde ein Optimierungsalgorithmus aufgesetzt, der bei gesetzter Ofentemperatur optimale Prozessparameter (Handlingzeit, Presskraft und Zuhaltezeit) ermittelt, um die Härtespezifikation zu erreichen.

Ergebnis

Das Vorhersagemodell und der Optimierungsalgorithmus wurden in ein Software-Tool integriert. Dieses ermöglicht die Datenspeicherung, die Visualisierung von sensorischen Daten und Modellvorhersagen sowie die automatische Anpassung der Prozessparameter basierend auf der Optimierung.
