Falzverfahren

Herausforderung

Das Falzen ist eine Fügetechnologie zum Verbinden von Blechteilen ohne eine von außen sichtbare Verbindungsstelle. So werden bspw. Außenblech und Innenteil an automobilen Karosseriebaugruppen durch Falzen verbunden. Dabei wird ein zuvor abgestellter Bord am Umriss des Außenblechs in einem mehrstufigen Prozess um das Innenteil gebogen. Zur Herstellung einer Falzverbindung werden vorrangig die Verfahren werkzeuggebundenes Falzen (Maschinenfalzen) und Rollfalzen eingesetzt.

Lösung

Falzbemusterung und Falzprozessoptimierung

In unseren Versuchseinrichtungen falzen wir Baugruppen unterschiedlicher Komplexität sowie hybride Werkstoffkombinationen mit konventionellen und neuen Falztechnologien. Dabei untersuchen wir systematisch den Einfluss verschiedener Bauteil- und Prozessparameter und ermitteln gezielt die Abhängigkeiten wichtiger Kenngrößen der Falzverbindung, z. B. Schlaufengeometrie, Falzverlust und Oberfläche.

Weiterentwicklung und Erprobung neuer Falzverfahren

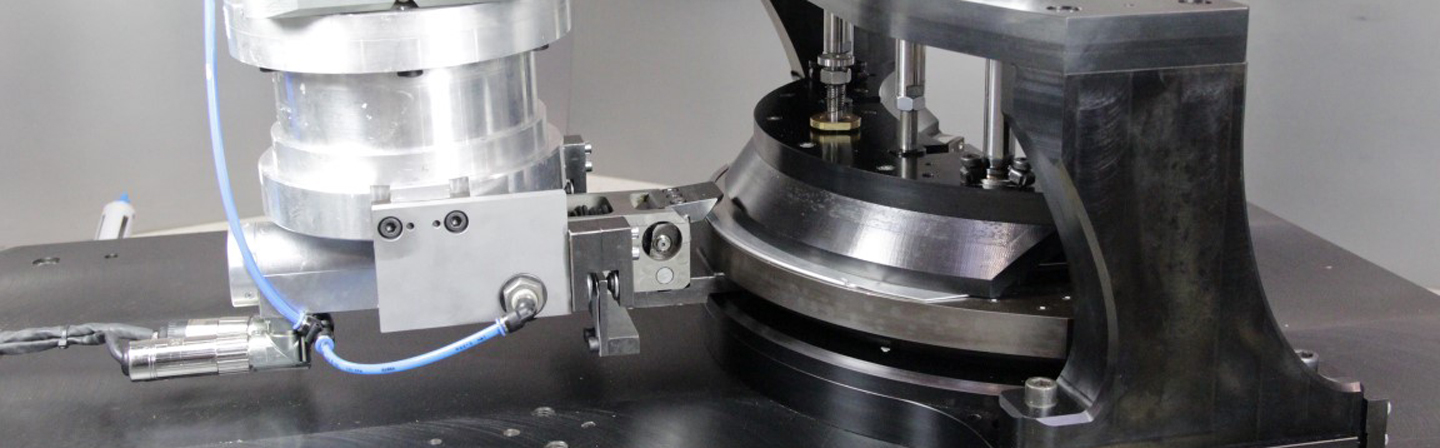

Das Zangenfalzen ist ein inkrementelles Falzverfahren, welches das Schließen des Falzes in einem Falzgang ermöglicht. Wir setzen dieses bisher handgeführte Verfahren robotergestützt um und eröffnen völlig neues Potenzial in puncto Flexibilität und Produktivität. Dieses Verfahren ist eine interessante Alternative zu den bisher etablierten Falzverfahren.

Qualitätsbewertung von Falzbaugruppen

Bei der Bewertung automobiler Karosserien ist die Qualität der Außenhaut ein maßgebendes Merkmal. Oberflächendefekte oder Form- und Maßabweichungen bei Anbauteilen verringern die Anmutung und wirken sich auf die Funktionalität des Bauteils aus. Bei Türen können solche Fehlerbilder zu unerwünschten Fahrgeräuschen, Dichtungsproblemen und hohen Schließkräften führen. Zur Sicherstellung qualitätsgerechter Baugruppen und effizienter Prozesse setzen wir vorrangig berührungslose Messtechnik entlang der gesamten Prozesskette ein.

Unser Leistungsangebot

• Werkzeug- und Prozessoptimierung zum Erzielen fehlerfreier Falzgeometrien
• Messung von Prozesskräften an Falzbacken und Falzrollen
• Messung der Geometrie von Falzwerkzeugen und Bauteilen unbelastet und bei Betriebslast mit optischer Messtechnik
